Wat is een standaard ATX voeding?

Een standaard ATX voeding is een voedingseenheid ontworpen volgens de ATX-specificaties, die zorgt voor de stroomvoorziening van een computer. Hij levert meerdere spanningen zoals +3.3V, +5V en +12V om verschillende componenten zoals de CPU, de GPU en het moederbord te voeden. ATX voedingen zijn meestal uitgerust met een 24-pins ATX connector voor het moederbord, samen met andere connectors voor randapparatuur en opslagapparaten. Met een typische afmeting van 150 mm breed, 86 mm hoog en een variabele diepte, past een standaard ATX voeding in de meeste ATX-behuizingen.

Terwijl je verder leest, verdiep je verder in deze gerelateerde artikelen, die je verder kunnen helpen met dit onderwerp. Deze informatieve artikelen gaan dieper in op het thema en kunnen je verder op weg helpen.

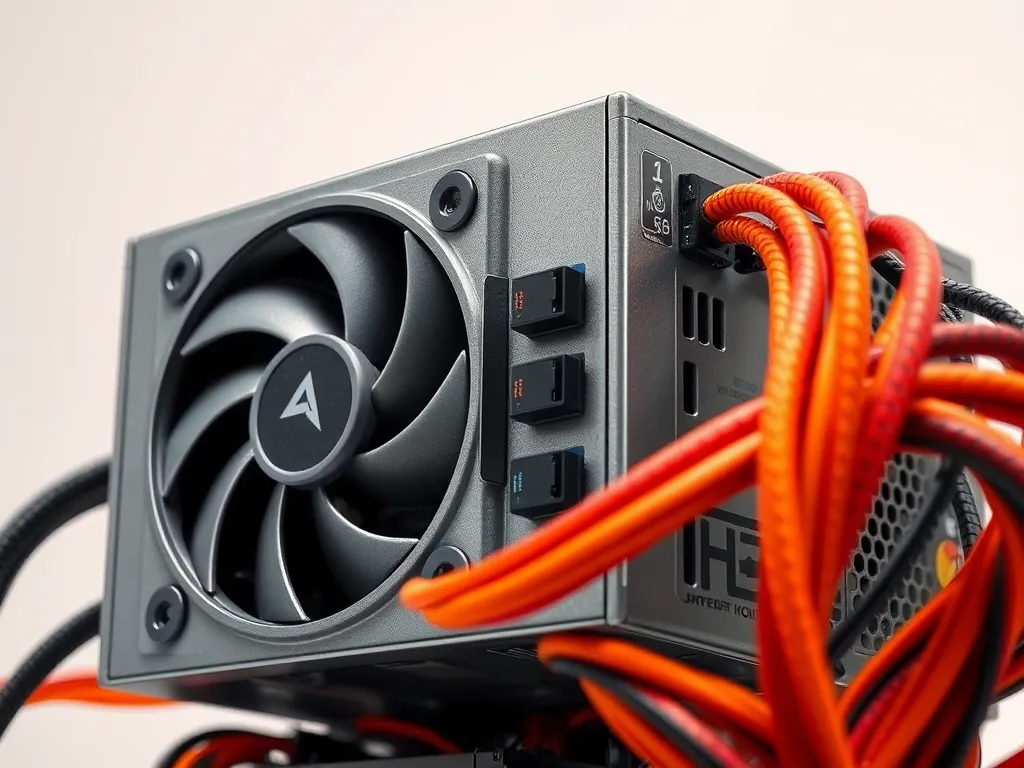

Wat zijn de belangrijkste kenmerken van een standaard ATX voeding?

Een standaard ATX voeding biedt verschillende spanningen zoals +3.3V, +5V en +12V en is uitgerust met een 24-pins ATX connector voor het moederbord. Het vermogen varieert meestal tussen 300W en 1000W, afhankelijk van de behoeften van je systeem. Deze voedingen hebben een ingebouwde ventilator voor koeling en bevatten vaak beveiligingen zoals overspanningsbeveiliging (OVP), overstroombeveiliging (OCP) en kortsluitbeveiliging (SCP) om je componenten te beschermen. Ze zijn ontworpen volgens de ATX-specificaties om naadloos in ATX-behuizingen te passen en zijn compatibel met een breed scala aan computeronderdelen.

Wat zijn de typische afmetingen van een standaard ATX voeding?

Een standaard ATX voeding heeft typische afmetingen van 150 mm breed, 86 mm hoog en een diepte die meestal varieert tussen 140 mm en 180 mm. Deze afmetingen zorgen dat de voeding in de meeste ATX-behuizingen past, wat essentieel is voor een goede compatibiliteit met diverse computerconfiguraties. Let erop dat sommige voedingen met een grotere capaciteit iets dieper kunnen zijn, wat invloed kan hebben op de ruimte binnen de behuizing.

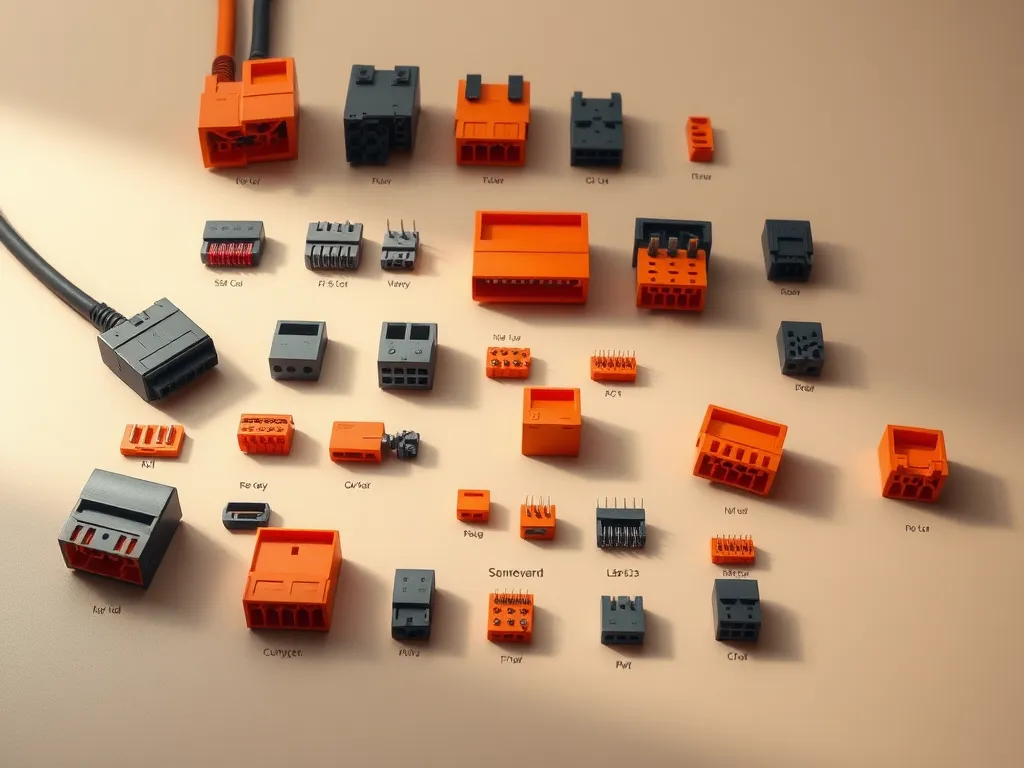

Welke connectors zijn standaard bij een ATX voeding?

Een standaard ATX voeding bevat diverse connectors om verschillende componenten van stroom te voorzien. Hier zijn de belangrijkste connectors die je zult tegenkomen:

• 24-pins ATX connector: Voor het moederbord, levert de hoofdvoeding.
• 8-pins of 4+4-pins CPU connector: Voor de CPU, zorgt voor stabiele stroomvoorziening.
• 6+2-pins PCIe connector: Voor grafische kaarten, ondersteunt zowel 6-pins als 8-pins aansluitingen. Nieuwere ATX 3.x-voedingen hebben vaak ook een 12V-2x6-connector (voorheen 12VHPWR) voor moderne videokaarten.
• SATA power connectors: Voor SSD's, HDD's en optische drives.
• Molex connectors: Voor oudere randapparatuur en sommige ventilatoren.

Met deze connectors kun je de meeste standaardcomponenten in een moderne pc van stroom voorzien.

Welke beveiligingsfuncties zijn aanwezig in een standaard ATX voeding?

Een standaard ATX voeding is uitgerust met meerdere beveiligingsfuncties om je systeem te beschermen tegen schade. Hier zijn de belangrijkste functies:

• Overstroombeveiliging (OCP): voorkomt dat er te veel stroom door een circuit gaat, wat oververhitting kan veroorzaken.
• Overspanningsbeveiliging (OVP): schakelt de voeding uit als de uitgangsspanning te hoog wordt, om schade aan componenten te voorkomen.
• Onderspanningsbeveiliging (UVP): beschermt tegen te lage spanning, wat kan leiden tot instabiliteit van het systeem.
• Oververhittingsbeveiliging (OTP): schakelt de voeding uit als de temperatuur te hoog oploopt.
• Kortsluitbeveiliging (SCP): voorkomt schade bij een kortsluiting door de stroomtoevoer direct te stoppen.
• Overbelastingsbeveiliging (OLP): beschermt tegen overbelasting door de voeding uit te schakelen als de belasting te hoog wordt.

Deze functies zorgen dat je computer veilig en betrouwbaar blijft werken.

Wat is het verschil tussen modulaire en niet-modulaire ATX voedingen?

Bij modulaire ATX voedingen kun je de kabels loskoppelen die je niet nodig hebt, wat zorgt voor een opgeruimd en efficiënt kabelbeheer in je pc-behuizing. Niet-modulaire voedingen hebben daarentegen alle kabels permanent bevestigd, wat kan leiden tot een rommeliger interieur en mogelijk slechtere luchtstroom. Modulaire voedingen zijn vaak duurder, maar bieden flexibiliteit en esthetiek, terwijl niet-modulaire voedingen voordeliger zijn en eenvoudiger in opzet.
